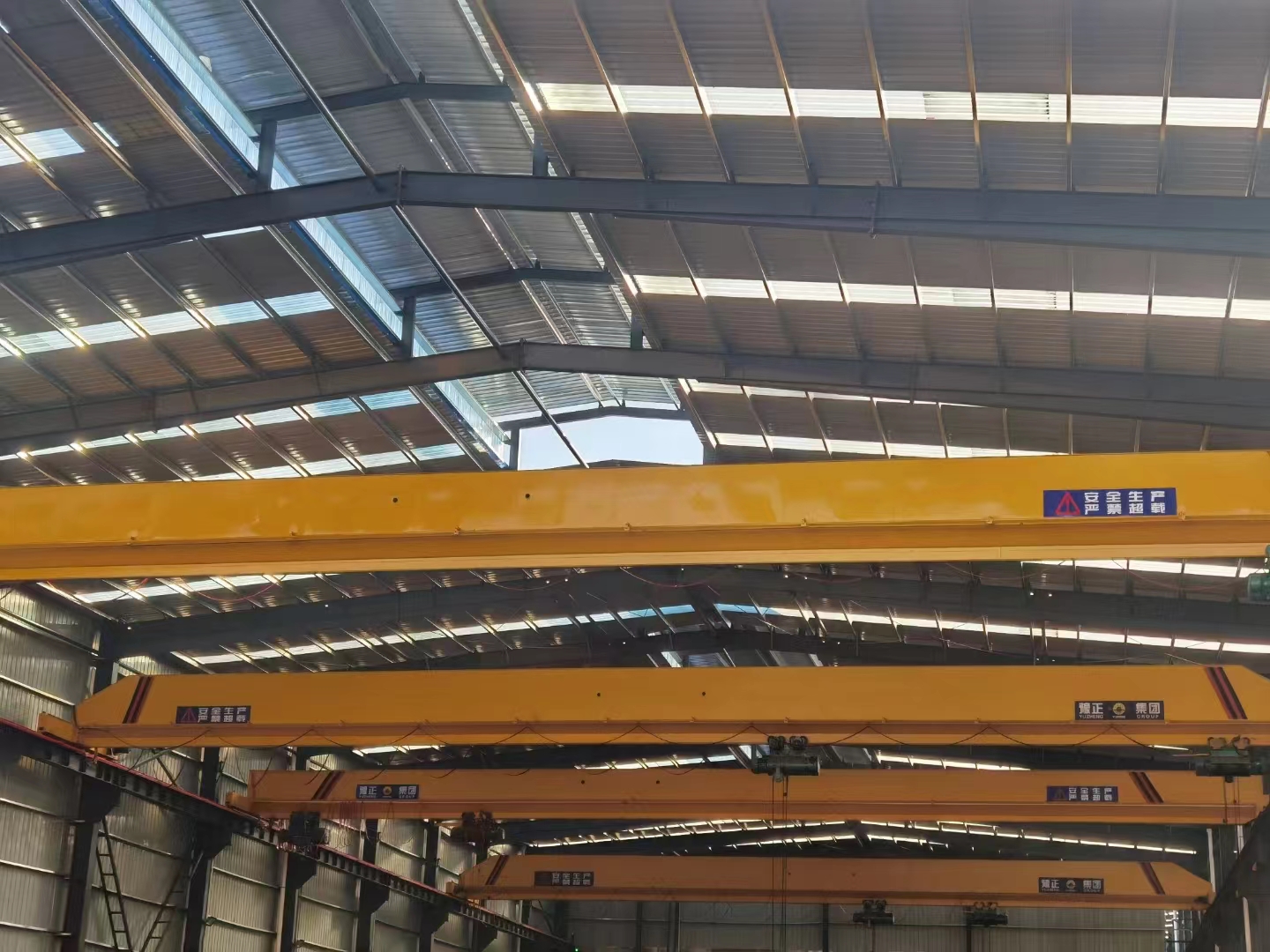

桥式起重机是一种在高架轨道上运行的一种起重机，一般横架在车间上空进行物料吊运任务，一般起重重量较大，那么桥式起重机主要结构是什么呢？

一、20吨桥式起重机的组成。

桥式起重机一般由机械、电气和金属结构组成。桥式起重机是单跨板，两端支承在两个平行的高架轨道上，水平移动。

1.机械部分：分为三部分：起升机构、小车运行机构、大车运行机构。起升机构用于垂直提升货物，小车运行机构用于承载横向运动，小车运行机构用于在三维空间中垂直移动小车和货物以承载和卸载货物。桥式起重机运行机构的驱动方式有几种，我们之前为大家介绍过，有分别驱动、几种驱动和三合一驱动。

2.金属结构件：由一个桥架和一个小车架组成。

3.电气部分：由电气设备和电路组成。

二、桥式起重机结构：

1.桥架：由两个主梁、两个端梁、平台和护栏等零部件组成。结构形式有两种：盒子和桁架。

2.大车运行机构：它由电机、制动器、诚速器、联轴器、传动轴角型轴承箱、车轮等组成。

3.起重小车：由小车架、起升机结构和小车运行机构组成。

4.桥式起重机销售的起升结构由电动机、制动器、传动轴、联轴器、减速器、滚筒、固定滑轮块和钢丝绳组成。分单制动器和双制动器。

5.司机室：起重机操作员工作的地方。配有控制设备（联动台或凸轮控制器）、配电保护箱、信号装置和照明设备。直到舱口关闭，起重机才能起动。这样可以避免车上有人工作或人还没进入司机室时就开车,造成事故。
